PoE交换机的4种连接方法介绍

POE也被称为基于局域网的供电系统或有源以太网，有时也被简称为以太网供电，一个完整的POE系统包括供电端设备和受电端设备两部分。可能会有一些朋友对poe供电有一些疑问，这个在之前也有很多朋友问到过，那么，今天就由飞畅科技的小编来用图文为大家详细介绍下poe的几种供电方式和连接方法，感兴趣的朋友就一起来看看吧！



       poe交换机的4种连接方式



       一、交换机和终端都支持PoE

       这种方法PoE交换机直接通过网线接到支持PoE供电的无线AP和网络摄像机上，这种方法最简单，但也需要注意如下两点：

       1、确定PoE交换机以及无线AP或者网络摄像机是否是标准的PoE设备；

       2、要仔细确认购买的网线的规格，网线质量很关键，质量不好的网线会导致AP或者IPC无法受电或者不断重启。

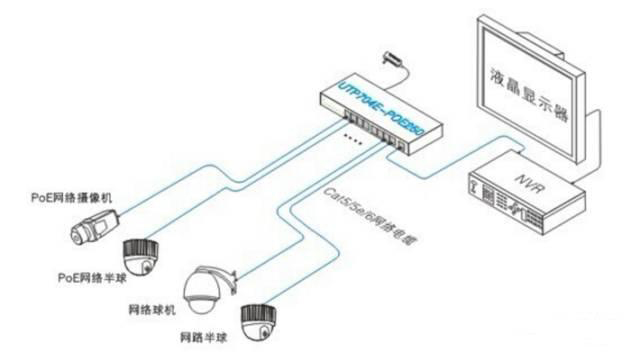

poe交换机连接方式



       二、交换机支持PoE，终端不支持PoE

       这种方案PoE交换机出来接PoE分离器，PoE分离器将电源分离成数据信号和电力，有两根输出线，一根是电力输出线，一根是网络数据信号输出线即普通网线。电力输出有5V/9/12V等，可以匹配各种DC输入的非PoE受电终端，支持IEEE 802.3af/802.3at标准。数据信号输出线即普通网线直接接到非PoE受电终端的网口即可。

poe分离器的连接方式



       三、交换机不支持PoE，终端支持PoE

       这种方案交换机出来接PoE供电器，PoE供电器将电力加到网线上之后传输给终端。这种方案利于扩展原有的布线网络，对原有网络没有影响。

poe摄像机+poe供电器的连接方式



       四，交换机不支持PoE，终端也不支持PoE

       这种方案交换机出来接PoE供电器，再接PoE分离器，最后传输给终端。 方案三和方案四适合于传统网络的改造，即原来的交换机不支持PoE供电，但是又想利用PoE供电好处的场合。

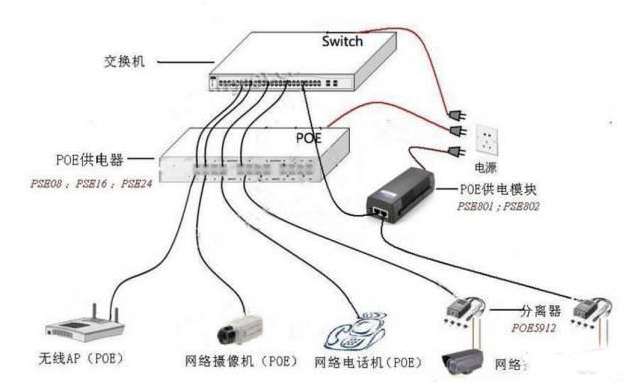

poe供电器的连接方式



       那实际应用时，网线应该怎么接呢，很多朋友对POE供电技术有所了解，知道1 2 3 6或者4 5 7 8等供电线序问题，所以怕万一接错，导致设备烧毁等严重后果。

       POE供电标准对POE交换机、POE供电模块(POE供电器)等PSE设备的要求是只要支持1 2 3 6 和4 5 7 8供电线序的其中一种即可，当然最新的802.3at 4pair标准需要两种都同时支持。而对POE受电设备的要求是必须同时支持两种供电方式。



       到底如何接才好

       1、如果你的POE交换机、POE供电模块是标准的PSE设备，那么网线随便接下面接的无线AP或者IPC都不会烧毁。标准的POE供电过程，有一个检测过程，这个检测过程会确保对不是标准的受电设备不进行供电。如何区分标准的设备还是非标准的设备，可参看如何区分标准POE供电和非标准POE供电。

       2、如果你的PSE设备是强供型，那么在接线之前必须非常小心查看说明书，看供电PIN脚是1 2 3 6还是4 5 7 8，如果身边没有说明书，也可以用万用表检测，如果有稳定的12V/24/48V输出的就是供电脚。搞清楚了供电PIN脚，还不能直接接终端设备。另外一端的无线AP或者IPC要搞清楚输入电压是多少，网口电路是否经过了改装，如果没有经过改装，接上去之后就很可能会将网口电路烧毁。如果电路没改装就需要用到POE分离器。
